01.适用范围/Scope Of Application
ZDY6000LPS是我公司根据我国煤矿地质实际情况和用户需求开发的履带式全波压坑道钻机,主要用于煤矿瓦斯抽排放钻孔、探放水钻孔、顶板穿层钻孔、本煤层顺层钻孔、高抽巷下向钻孔,也可以用于勘探钻孔及各种工程的钻孔。
02.技术特点/Technical Characteristics
■采用模块化设计,具有结构紧凑、体积小,移钻稳钻快速灵活等特点。
■钻机由履带行走总成、车身回转总成、给进机构及液压系统、稳固装置、动力系统等集成组成。
■履带行走装置,采用进口行走马达,独立控制,驱动能力强,环境适应能强,转场快速方便。
■车身回转总成采用回转支承+马达控制,调整省时省力,可在水平面内士180°回转。
■给进机构角度调整直观方便,仰角可达到90°,满足井下钻进作业各种角度和方向的钻孔要求。
■带有独特操纵机构,可根据施工需求及时旋转升降,操作灵活、更人性化。
■波压系统采用比例控制技术,在充分发挥整机效率的同时,降低了劳动强度,保证井下作业安全高效。
■钻机的工作导轨采用圆柱型导向杆,防止导轨磨损造成动力头运动时偏斜,保证动力头运动的直线度。
■钻机工作时采用底盘四角四个液压油缸将整机抬起,调节整机水平度,采用支撑机构垂直支撑顶板方式进行稳钻,钻机移钻、稳钻、定位快速方便。稳固装置支撑力可达252kN,采用与机身共同回转布置,支撑可靠,对顶底板适应性强。
■主机导轨带有角度指示仪,可准确显示钻孔仰俯角。
■整机全波压操作,打钻时液压卡盘和前夹持器联动作业,提高了工作效率,防止大仰角钻孔时钻杆下滑。
■钻机可使用外平钻杆、三棱钻杆、螺旋刻槽钻杆等,一机多用,满足不同的钻进工艺要求。
■钻机所用胶管为矿用编织高压软管,耐压强度高,采用H型接头,密封可靠,便于安装、维护。

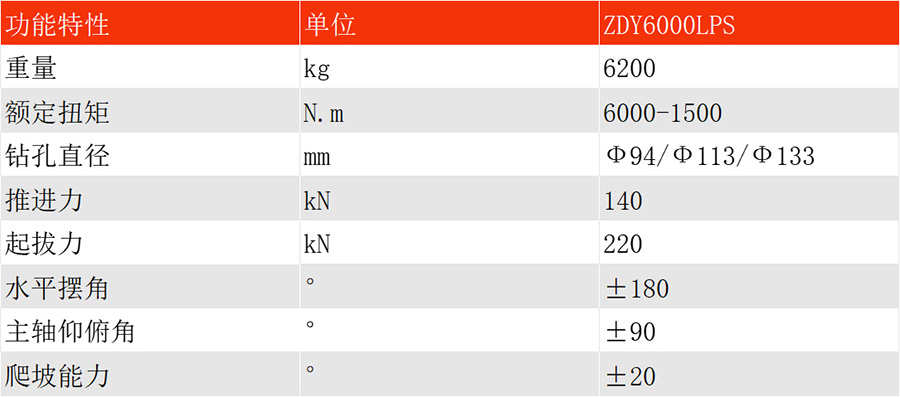

03.技术参数 Technical Parameters
